CMakeとGTestでカバレッジを取る
createdAt
2026-01-11
reading time
8 min read
GTestでClangのSource-based Code Coverageを取れたのでその備忘録です。以下常体で記載
参考
- https://clang.llvm.org/docs/SourceBasedCodeCoverage.html
- Clang公式
- https://zenn.dev/misokatsu6/articles/clang-source-based-coverage
- 各種オプションについて参考にした
成果物
https://github.com/tunamaguro/clang-devcontainer-template
coverageプリセットをビルドするとテストカバレッジ取得、レポート出力まで行うように設定した
$ cmake --build --preset coverage[ 13%] Built target gtest[ 26%] Built target gtest_main[ 40%] Built target mytests[ 46%] Removing old coverage data[ 46%] Built target coverage_clean[ 53%] Building & running tests for coverageTest project /workspaces/clang-devcontainer-template/build/coverage Start 1: MyLib.foo1/2 Test #1: MyLib.foo ........................ Passed 0.00 sec Start 2: MyLib.bar2/2 Test #2: MyLib.bar ........................ Passed 0.00 sec
100% tests passed, 0 tests failed out of 2
Total Test time (real) = 0.00 sec[ 53%] Built target coverage_run_tests[ 60%] Merging coverage data[ 60%] Built target coverage_merge[ 66%] Generating HTML coverage reportHTML coverage report generated at: /workspaces/clang-devcontainer-template/build/coverage/coverage-report[ 66%] Built target coverage_report_html[ 73%] Generating coverage report summaryFilename Regions Missed Regions Cover Functions Missed Functions Executed Lines Missed Lines Cover Branches Missed Branches Cover MC/DC Conditions Missed Conditions Cover--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------bar.hpp 8 0 100.00% 1 0 100.00% 6 0 100.00% 6 0 100.00% 3 0 100.00%foo.hpp 1 0 100.00% 1 0 100.00% 3 0 100.00% 0 0 - 0 0 ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------TOTAL 9 0 100.00% 2 0 100.00% 9 0 100.00% 6 0 100.00% 3 0 100.00%[ 73%] Built target coverate_report_summary[ 73%] Built target coverage[ 86%] Built target gmock[100%] Built target gmock_mainカバレッジ取得から表示までの流れ
CMakeを使わない場合、次の3ステップを行いカバレッジ取得と表示を行う
- カバレッジを取りたいプログラムを用意する
今回は次を使う
cat <<EOF > foo.cc#define BAR(x) ((x) || (x))template <typename T> void foo(T x) { for (unsigned I = 0; I < 10; ++I) { BAR(I); }}int main() { foo<int>(0); foo<float>(0); return 0;}EOF- カバレッジを有効にしてコンパイルする
clang++ \ -fprofile-instr-generate -fcoverage-mapping # ここ。mcdc測定も行う場合は`-fcoverage-mcdc`もつける \ foo.cc -o foo- コンパイルされたプログラムを実行する
作ったバイナリを実行すると生プロファイルdefault.profrawが生成される。この出力先は環境変数LLVM_PROFILE_FILEで変更でき、以下の特殊パターン文字列を使える。
ここでは便利そうなものだけ記載するため、詳細はドキュメントを確認のこと
%p: 実行したプロセス番号に置換される。複数のバイナリからカバレッジを得るときに使えそう%Nm: バイナリのシグネチャに展開されるらしい。Nは任意の整数で指定しない場合1として扱われる。どういう原理で値が置換されているかよくわかっていないが、衝突回避に使えるLLVM_PROFILE_FILE=coverage-%m.profrawの時、coverage-5874964722250661542_0.profrawLLVM_PROFILE_FILE=coverage-%2m.profrawの時、coverage-5874964722250661542_0.profrawとcoverage-5874964722250661542_1.profraw
LLVM_PROFILE_FILE="foo.profraw" ./foo- 生プロファイルをインデックスする
生プロファイルをインデックス付プロファイルにする。この時複数のプロファイルをまとめられる。LLVMのコードが参考になる
llvm-profdata merge -sparse foo.profraw -o foo.profdata- カバレッジレポートを作成する
llvm-cov show ./foo -instr-profile=foo.profdata \ -Xdemangler=c++filt \ -show-line-counts-or-regions \ -show-directory-coverage
-Xdemangler=c++filt: 名前マングルされ可読性が低い名前をデマングルし人間に読みやすくする-show-line-counts-or-regions: 1行の実行回数とその部分の実行回数が異なる個所を^で示す-show-directory-coverage: ディレクトリごとのカバレッジを表示する

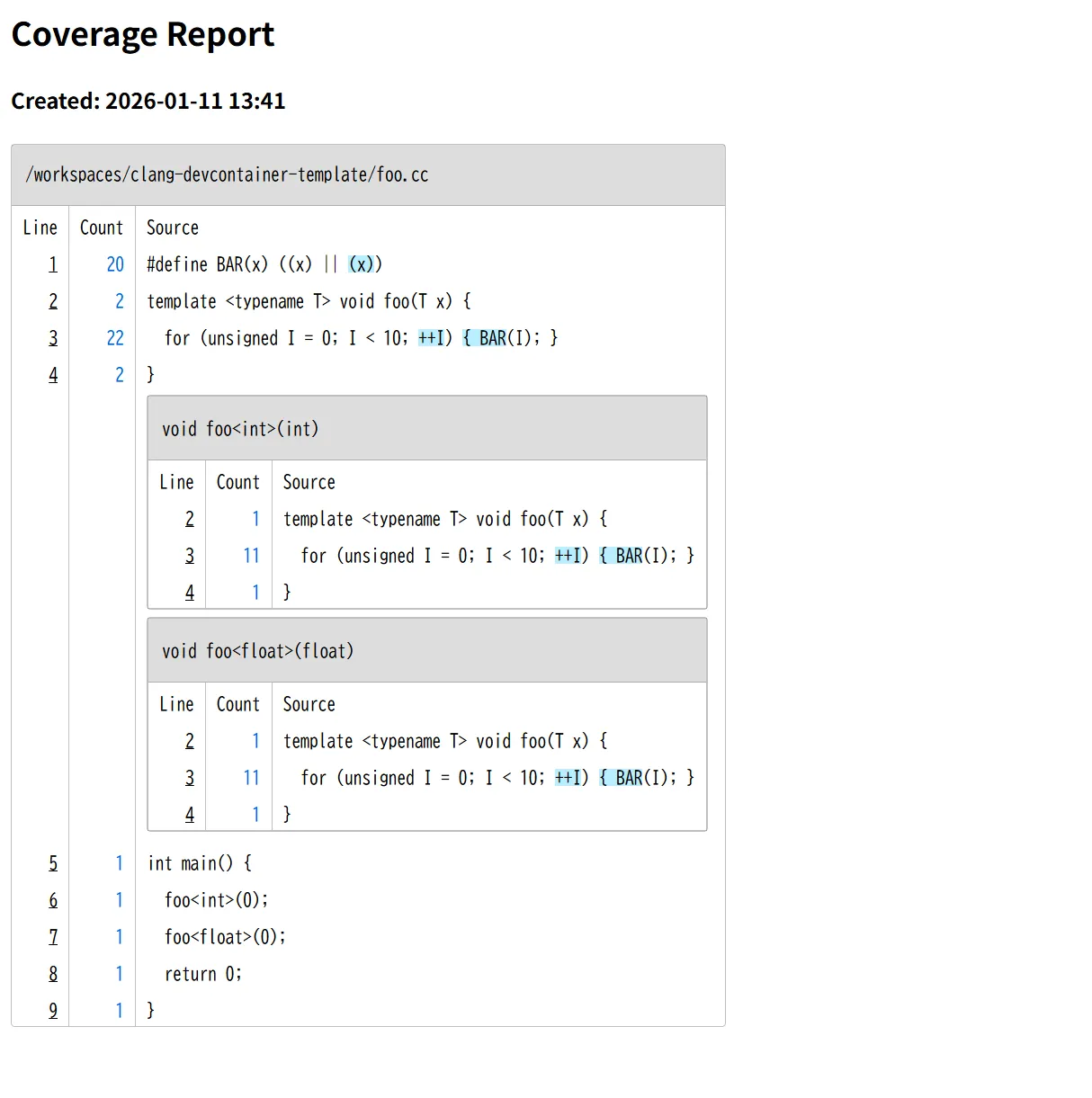

1| 20|#define BAR(x) ((x) || (x)) ^2 2| 2|template <typename T> void foo(T x) { 3| 22| for (unsigned I = 0; I < 10; ++I) { BAR(I); } ^20 ^20^20 4| 2|} ------------------ | void foo<int>(int): | 2| 1|template <typename T> void foo(T x) { | 3| 11| for (unsigned I = 0; I < 10; ++I) { BAR(I); } | ^10 ^10^10 | 4| 1|} ------------------ | void foo<float>(float): | 2| 1|template <typename T> void foo(T x) { | 3| 11| for (unsigned I = 0; I < 10; ++I) { BAR(I); } | ^10 ^10^10 | 4| 1|} ------------------ 5| 1|int main() { 6| 1| foo<int>(0); 7| 1| foo<float>(0); 8| 1| return 0; 9| 1|}HTMLとしてレポートを得たい場合は追加で-format=html -output-dir=output-dir-pathを指定する
llvm-cov show ./foo -instr-profile=foo.profdata \ -Xdemangler=c++filt \ -show-line-counts-or-regions \ -show-directory-coverage \ -format=html -output-dir=cov_html
外部ライブラリをリンクしている場合はフィルターで自分のプログラムだけ表示するようにできる
llvm-cov show ./foo -instr-profile=foo.profdata \ -Xdemangler=c++filt \ -show-line-counts-or-regions \ -show-directory-coverage \ -format=html -output-dir=cov_html \ ./include \ # include以下にフィルタ foo.cc # ファイル単位でフィルタその他設定できる項目については公式ドキュメントを参照
CMakeに組み込む
カバレッジが取りたいターゲットに前述のコンパイルオプションを組み込むだけでできる
mcdc計測のために
-fcoverage-mcdc、最適化防止とデバッグ情報を付与するために-O0 -gを追加している
target_compile_options(target PUBLIC -fprofile-instr-generate -fcoverage-mapping -fcoverage-mcdc -O0 -g)target_link_options(target PUBLIC -fprofile-instr-generate -fcoverage-mapping -fcoverage-mcdc -O0 -g)target_link_optionsが必要な件
target_link_optionsがない場合生プロファイルが生成されない。これはCMakeがビルドをコンパイルとビルドに分けているからだと思っている。実際にリンク時にオプションを付けない場合、上の例と同じプログラムでも生プロファイルが生成されない
$ clang++ -fprofile-instr-generate -fcoverage-mapping -c foo.cc -o foo.o $ clang++ foo.o -o foo $ ./foo $ ls | grep profraw # profrawが出力されない当然リンク時にオプションを指定すれば生プロファイルは生成される
$ clang++ -fprofile-instr-generate -fcoverage-mapping -c foo.cc -o foo.o$ clang++ -fprofile-instr-generate -fcoverage-mapping foo.o -o foo$ ./foo$ ls | grep profrawdefault.profrawただ、リンク時だけオプションを付けても生プロファイルが生成される。ただし、中身がおかしいのかカバレッジを表示することは出来ない
$ clang++ -c foo.cc -o foo.o$ clang++ -fprofile-instr-generate -fcoverage-mapping foo.o -o foo$ ./foo$ ls | grep profrawdefault.profraw$ llvm-profdata merge -sparse default.profraw -o foo.profdata$ llvm-cov show ./foo -instr-profile=foo.profdataerror: failed to load coverage: './foo': no coverage data found後はテストを実行するスクリプトを組むだけ。ここではconfigureMyTargetでオプションを追加している
include(${PROJECT_SOURCE_DIR}/cmake/ConfigureTarget.cmake)
include(FetchContent)FetchContent_Declare( googletest URL https://github.com/google/googletest/releases/download/v1.17.0/googletest-1.17.0.tar.gz)set(gtest_force_shared_crt ON CACHE BOOL "" FORCE)FetchContent_MakeAvailable(googletest)
add_executable(mytests)target_sources(mytests PRIVATE ${CMAKE_CURRENT_SOURCE_DIR}/test_mylib.cpp)target_link_libraries(mytests PRIVATE gtest_main MyLib)configureMyTarget(mytests)
include(GoogleTest)gtest_discover_tests(mytests)
function(addCoverageTarget) find_program(LLVM_PROFDATA_BIN NAMES llvm-profdata llvm-profdata-20 llvm-profdata-18) find_program(LLVM_COV_BIN NAMES llvm-cov llvm-cov-20 llvm-cov-18)
if(NOT LLVM_PROFDATA_BIN OR NOT LLVM_COV_BIN) message(WARNING "llvm-profdata or llvm-cov not found. Coverage target will not be created.") return() endif()
set(COVERAGE_OUTPUT_DIR ${CMAKE_BINARY_DIR}/coverage-report)
add_custom_target(coverage_clean COMMAND ${CMAKE_COMMAND} -E rm -f *.profraw *.profdata COMMAND ${CMAKE_COMMAND} -E rm -rf ${COVERAGE_OUTPUT_DIR} WORKING_DIRECTORY ${CMAKE_BINARY_DIR} COMMENT "Removing old coverage data" )
add_custom_target(coverage_run_tests COMMAND ${CMAKE_COMMAND} -E env LLVM_PROFILE_FILE="${CMAKE_BINARY_DIR}/coverage-%2m.profraw" -- ${CMAKE_CTEST_COMMAND} --output-on-failure WORKING_DIRECTORY ${CMAKE_BINARY_DIR} DEPENDS mytests coverage_clean COMMENT "Building & running tests for coverage" )
set(PROFDATA_FILE "${CMAKE_BINARY_DIR}/coverage.profdata") add_custom_target(coverage_merge COMMAND ${LLVM_PROFDATA_BIN} merge -sparse ${CMAKE_BINARY_DIR}/*.profraw -o ${PROFDATA_FILE} DEPENDS coverage_run_tests WORKING_DIRECTORY ${CMAKE_BINARY_DIR} COMMENT "Merging coverage data" )
add_custom_target(coverate_report_summary COMMAND ${LLVM_COV_BIN} report $<TARGET_FILE:mytests> -instr-profile=${PROFDATA_FILE} -Xdemangler=c++filt -show-region-summary -show-mcdc-summary ${PROJECT_SOURCE_DIR}/lib DEPENDS coverage_merge WORKING_DIRECTORY ${CMAKE_BINARY_DIR} COMMENT "Generating coverage report summary" )
add_custom_target(coverage_report_html COMMAND ${LLVM_COV_BIN} show $<TARGET_FILE:mytests> -instr-profile=${PROFDATA_FILE} -Xdemangler=c++filt -show-branch-summary -show-instantiation-summary -show-mcdc-summary -show-region-summary -show-mcdc -show-line-counts-or-regions -show-directory-coverage -show-instantiations -format=html -output-dir=${COVERAGE_OUTPUT_DIR} ${PROJECT_SOURCE_DIR}/lib COMMAND ${CMAKE_COMMAND} -E echo "HTML coverage report generated at: ${COVERAGE_OUTPUT_DIR}" DEPENDS coverage_merge WORKING_DIRECTORY ${CMAKE_BINARY_DIR} COMMENT "Generating HTML coverage report" )
if (CMAKE_BUILD_TYPE STREQUAL "Coverage") add_custom_target(coverage ALL DEPENDS coverate_report_summary coverage_report_html ) else() add_custom_target(coverage DEPENDS coverate_report_summary coverage_report_html ) endif()
endfunction()
addCoverageTarget()
