お家kubernetesをkubesprayで構築してみた

概要

先日から kubernetes を触っていたのですが、DockerDesktop についている kubernetes ではなく実際に複数のマシンで構成されるクラスターがほしくなったので、土日を使って構築しました。その流れをここでご紹介したいと思います。

※ kubernetes 自体については、ほかの方が書かれた素晴らしい記事があるので省略します。ご了承ください。

材料調達

利用する材料は以下の通りです。今回はすべて Amazon で調達しました。値段等は購入時のものであることをご承知ください。

品名	個数	値段	備考
NucBox5(N5105/8GB)	3	15,446	Raspberry Pi と同程度の値段だったのでこちらを購入。 Windows11 込みなので安いほうな気がする
TP-Link TL-SG105 L2 スイッチ	1	1,318	とりあえず安めのものを購入
適当な長さの LAN ケーブル	4	346	ルータ—スイッチ—PC 接続用で 4 本購入
USB メモリ 64GB	1	889	Ubuntu を入れるため。安くてびっくりした
合計		~~49,929~~ 0	使いたい放題なので実質 0 円

注文してから 3 日ですべて届きました。

構成

物理は適当にルータ - スイッチ - PC 間 LAN ケーブルでつなげただけなので省略します。

Ubuntu22.04 をインストール

はじめに OS を Windows から Ubuntu22.04 に置き換えます。Windows のライセンスはもったいないので取っておきましょう。

まず Ubuntu Server22.04 を下記サイトからダウンロードしてきます。バージョンは実行時で違う可能性があるのでよく確認してください。
https://ubuntu.com/download/server

続いて USB インストールメディアを作成します。今回は Rufas というアプリを利用しました。使い方自体は見た目でなんとなくわかると思いますし、調べれば簡単に日本語記事を発見することができると思います。
https://rufus.ie/ja/

PC に作成した USB を挿して、電源ボタンを押したら F2 を連打して BIOS に入ります（UFEI かもしれない。ここら辺よくわかってません）。詳細な文言は忘れましたが、「Ubuntu Server をインストール」のような文章を選択するとインストール画面に入ります。ここから先の設定は各自の環境に併せて適当に設定してください。基本的にはデフォルトの設定で問題ないと思います。

インストールが完了したら、USB を抜いておいてください。そうしないとまた BIOS でインストールが進められもう一度インストールする羽目になります。私はこれに気付かずに 2 回追加でインストールするという貴重な経験をしました。

ネットワーク

最終的にネットワーク構成はこうなりました。

ネットワーク概要

本当は普段使いのネットワークと kubernetes が入っているネットワークは分けたかったのですが、 L3 スイッチやルータを追加で買うのも面倒だったので同じネットワークに所属しています。

kubernetes のインストール

調べた限り kubernetes のインストール方法でメジャーなものは以下の 3 つのようです。

the hard way
- https://github.com/kelseyhightower/kubernetes-the-hard-way
- 一番大変らしい
kubeadm
- https://kubernetes.io/ja/docs/setup/production-environment/tools/kubeadm/
- the hard way の作業の作業のいくつかを肩代わりしてくれるらしい
kops
- こいつは調べてません
kubespray
- https://kubespray.io/#/
- kubernetes インストールのための Ansible のセット。IoC 的なものだと思ってます。

今回は楽したいので kubespray を使って組んでいきます。

kubespray を使ってインストール

はじめに kubespray のリポジトリを手元に持ってきます。

git clone https://github.com/kubernetes-sigs/kubespray.git
cd kubespray

これ以降は下記にあるように Ansible が実行できる環境であることを前提にします。
https://kubespray.io/#/docs/ansible?id=installing-ansible

手っ取り早く環境を準備したい方は公式が Docker イメージを用意してくれているので、こちらを利用するのが楽だと思います。私はこれを利用しました。
https://quay.io/repository/kubespray/kubespray?tab=tags

はじめに以下のコマンドを実行します。2 行目のに関しては各自が設定した IP アドレスに合わせて修正してください。

cp -r inventory/sample inventory/mycluster
declare -a IPS=(192.168.1.100 192.168.1.101 192.168.1.102)
CONFIG_FILE=inventory/mycluster/hosts.yml python3 contrib/inventory_builder/inventory.py ${IPS[@]}

するとinventory/mycluster/hosts.ymlが生成されます。公式では秘密鍵で行うことを想定していそうですが、個人環境ということもあり鍵交換が面倒なのでパスワードをべた書きして実行します。

all:
  hosts:
    node1:
      ansible_host: 192.168.1.100
      ip: 192.168.1.100
      access_ip: 192.168.1.100
      ansible_user: xxxx
      ansible_password: xxxx
      ansible_sudo_pass: xxxx
# 略

またデフォルトでは CRI としてcontainerdが利用されるようですが、今回はcri-oを使ってみたいのでいくつか修正します。
https://kubespray.io/#/docs/cri-o

inventory/mycluster/group_vars/all.yml

< # download_container: true
---
> download_container: false
> skip_downloads: false
> etcd_deployment_type: host # optionally kubeadm

inventory/mycluster/group_vars/k8s_cluster/k8s-cluster.yml

< container_manager: containerd
---
> container_manager: crio

ついでにクラスター構築後、普段使いの PC から簡単にアクセスできるように以下の設定も追加します。以下の設定をすると構築後artifacts以下にadmin.confがコピーされてきます。
https://kubespray.io/#/docs/getting-started?id=accessing-kubernetes-api

inventory/mycluster/group_vars/k8s_cluster/k8s-cluster.yml

< # kubeconfig_localhost: false
---
> kubeconfig_localhost: true

最後に以下のコマンドを実行します。15~20 分程度かかるのでコーヒーでも飲んで待ちましょう。

ansible-playbook -i inventory/mycluster/hosts.yml cluster.yml -b -v

秘密鍵で行う方はこちら

ansible-playbook -i inventory/mycluster/hosts.yml cluster.yml -b -v \
  --private-key=~/.ssh/your_rivate_key

しばらくすると実行が完了しinventory/mycluster/artifactsにadmin.confが生成されているはずです。最後に正しく動いているか確認のためにkubectlでノードの状態を取得します。

kubectl get nodes --kubeconfig inventory/mycluster/artifacts/admin.conf

STATUS が Ready になっている下のような形の出力が得られれば成功です！

NAME      STATUS   ROLES           AGE   VERSION
master1   Ready    control-plane   8h    v1.26.5
node1     Ready    <none>          8h    v1.26.5
node2     Ready    <none>          8h    v1.26.5

お家 kubernetes を使ってみる

さて、作っただけでは面白くないので実際に適当なサービスをデプロイしてみます。今回は適当な Nginx を Deployment として作成、Service を用いて各 Pod に通信を行います。

sample-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
        - name: nginx
          image: docker.io/nginx:latest
          resources:
            limits:
              memory: "64Mi"
              cpu: "50m"
          ports:
            - containerPort: 80

---
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
  selector:
    app: nginx
  ports:
    - port: 80
      targetPort: 80
      protocol: TCP

kubectl apply -f sample-deployment.yaml

きちんと作成されているか確認します

kubectl get all -o wide

NAME                        READY   STATUS    RESTARTS   AGE   IP               NODE      NOMINATED NODE   READINESS GATES
pod/nginx-54969dd6c-54fmm   1/1     Running   0          90s   10.233.104.71    master1   <none>           <none>
pod/nginx-54969dd6c-75b7v   1/1     Running   0          90s   10.233.75.14     node2     <none>           <none>
pod/nginx-54969dd6c-f8srp   1/1     Running   0          90s   10.233.102.142   node1     <none>           <none>

NAME                    TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)   AGE    SELECTOR
service/kubernetes      ClusterIP   10.233.0.1      <none>        443/TCP   5d4h   <none>
service/nginx-service   ClusterIP   10.233.31.146   <none>        80/TCP    90s    app=nginx

NAME                    READY   UP-TO-DATE   AVAILABLE   AGE   CONTAINERS   IMAGES                   SELECTOR
deployment.apps/nginx   3/3     3            3           90s   nginx        docker.io/nginx:latest   app=nginx

NAME                              DESIRED   CURRENT   READY   AGE   CONTAINERS   IMAGES                   SELECTOR
replicaset.apps/nginx-54969dd6c   3         3         3       90s   nginx        docker.io/nginx:latest   app=nginx,pod-template-hash=54969dd6c

kubectl get endpoints

NAME            ENDPOINTS                                            AGE
kubernetes      192.168.1.100:6443                                   5d4h
nginx-service   10.233.102.142:80,10.233.104.71:80,10.233.75.14:80   2m35s

しっかり作成できているようです。今回 Service を作成しましたが LoadBalancer や Ingress の Controller がクラスターに設定されていないため、port-forward を使用します。

kubectl port-forward services/nginx-service 8080:80

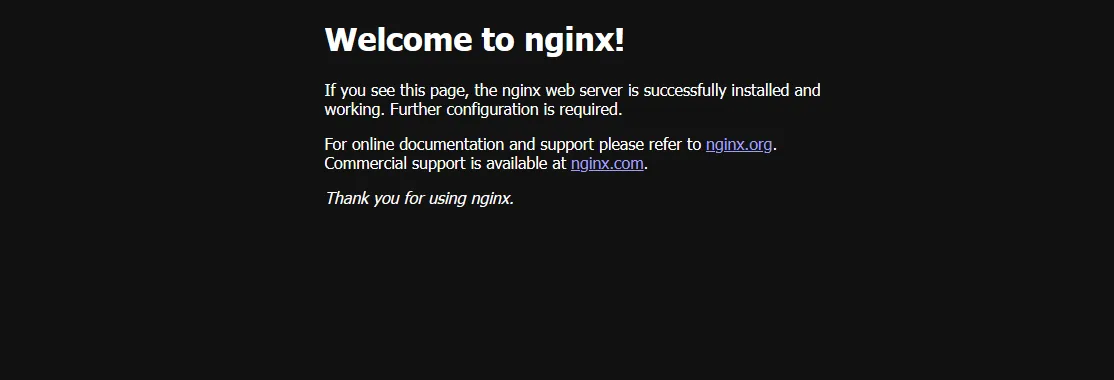

ブラウザで localhost:8080 アクセスしてみると Nginx のメッセージを確認できました。一応実験として Pod を削除した時にはアクセスできないことも確かめておきます。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  replicas: 0 # ここを編集
# 略

kubectl apply -f sample-deployment.yaml

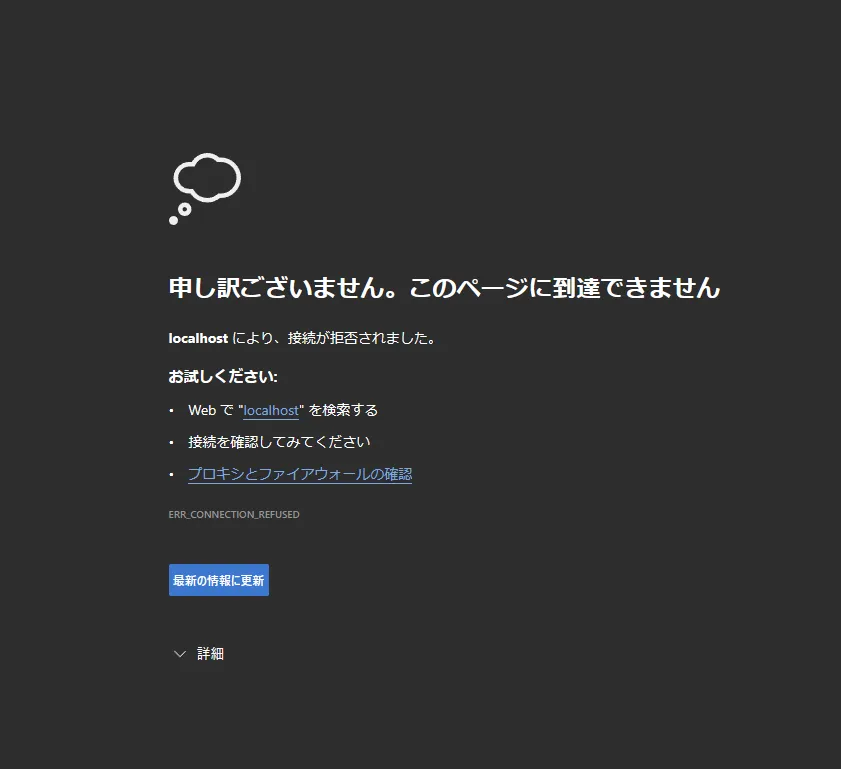

当然ですがアクセスできません。ログを確認すると「Pod との接続が無くなったぞ!!」と怒っているようです。~~このログが出るのをはじめて見ました~~

Forwarding from 127.0.0.1:8080 -> 80
Forwarding from [::1]:8080 -> 80
Handling connection for 8080
Handling connection for 8080
Handling connection for 8080
E0701 03:32:01.534129   22292 portforward.go:406] an error occurred forwarding 8080 -> 80: error forwarding port 80 to pod 7ea9c374df74dbcd26038743db6ca2928c213cee4328ccdccabde41875ac5e0d, uid : port forward into network namespace "/var/run/netns/10bbabd3-7c63-4832-a83b-da2ba71d00f7": failed to connect to localhost:80 inside namespace 7ea9c374df74dbcd26038743db6ca2928c213cee4328ccdccabde41875ac5e0d: dial tcp 127.0.0.1:80: connect: connection refused
E0701 03:32:01.534330   22292 portforward.go:234] lost connection to pod

最後に作成したリソースを削除します

kubectl delete -f sample-deployment.yaml

おわりに

kubespray を使うことで簡単にお家 kubernetes を作成することができました。ですがまだこのクラスターはまったくいい感じではありません。たとえば、Service にアクセスするのにわざわざポートフォワードを使わないといけません。そこは Ingress でいい感じに公開してほしいものです。ログなども手動で取得しなくてはいけません。自動で収集してそのログをかっこいいダッシュボードで見たいです。

と、やりたいことがまだまだあるので僕の考えた最強の kubernetes を目指して、このお家 kubernetes を少しずつ育てていきたいと思います。
